Топка ТШПМ-2,0. Назначение

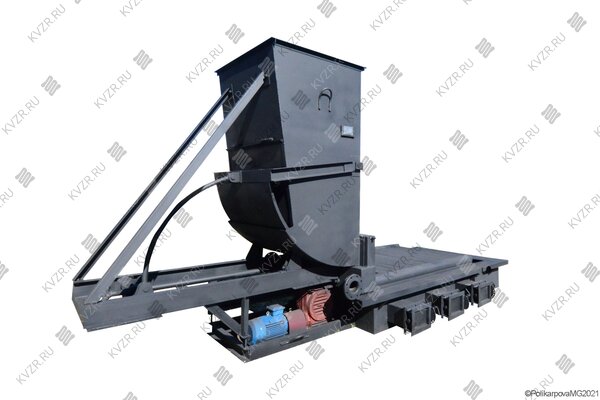

Топка с шурующей планкой механическая ТШПм-2,0 моноблочного типа предназначена для сжигания каменных и бурых углей. Топка ТШПм-2,0 устанавливается в котельных, оборудованных системой подачи топлива (ленточным, скребковым транспортером топливоподачи либо скиповым подъемником) в бункер топки и системой золошлакоудаления, полностью механизирует ручной труд кочегара и обеспечивает автоматическую работу по заданному циклу в системе автоматики котла.

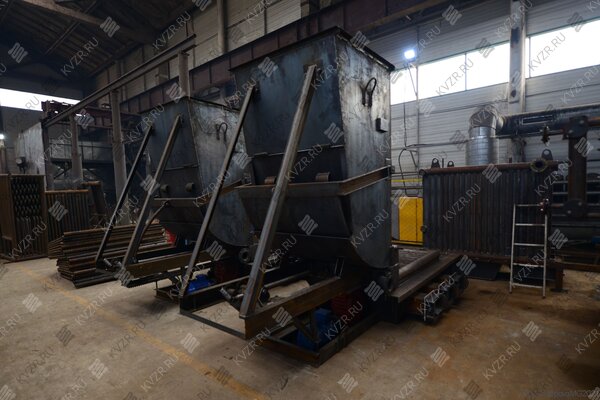

Топка ТШПм-2,0 производства Котельный завод "РОСЭНЕРГОПРОМ" конструктивно усовершенствована, повышена надежность узлов и безотказность в эксплуатации.

Топка ТШПМ-2,0. Устройство

Топка ТШПм-2,0 работает в автоматическом режиме. При работе топки ТШПм-2,0 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

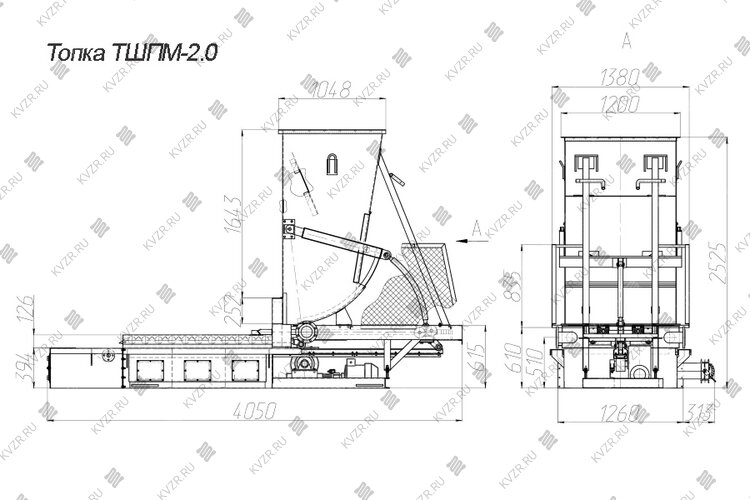

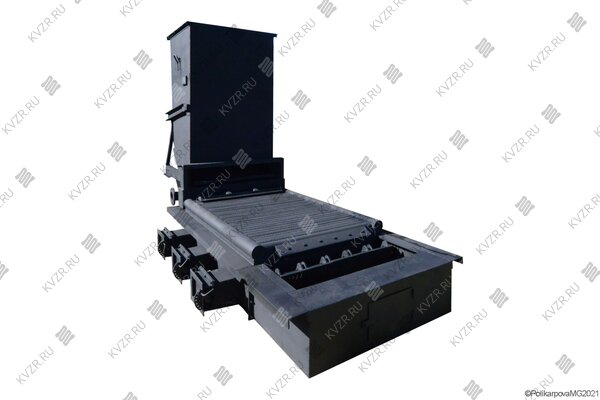

Топка ТШПМ-2,0 состоит из топливного бункера, водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, вентилятора. Топка ТШПМ 2,0 состоит из водоохлаждаемой решетки предназначенной для поддержания горящего слоя топки. Основание топки состоит из щек, к которым приварены решетка, рама из швеллеров для крепления привода топки и рамы каретки, трех перегородок, передней стенки и задней стенки со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На основание устанавливаются все остальные детали топки.

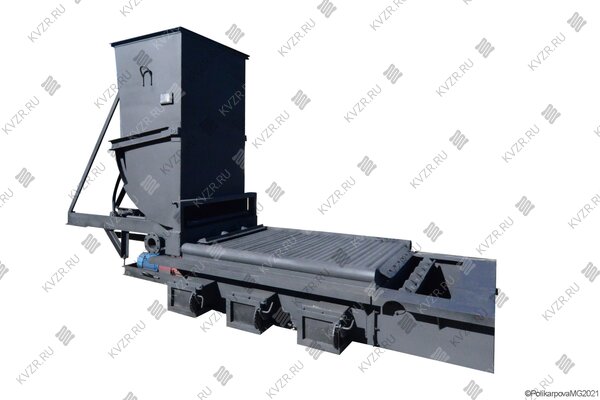

Шурующая планка ТШПМ-2,0 состоит из собственно планки и труб, через которые подается вода для охлаждения планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее топливо.

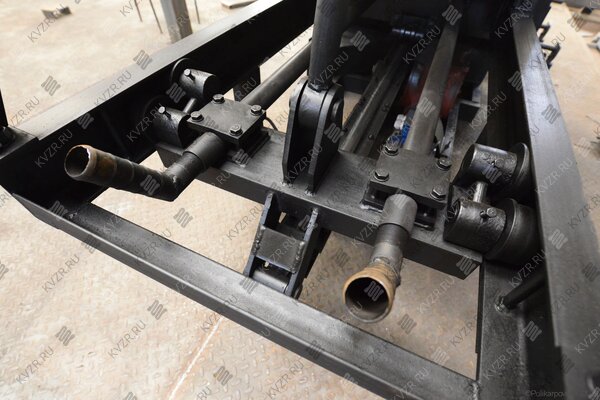

Каретка ТШПМ-2,0 состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера. Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей.

Опора штанги состоит из стойки, ролика, оси. Опора штанги служит для направления движения штанги в коробе.

Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя. Секторный питатель закреплен на осях, снабженных масленками для смазки. Секторный питатель приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка. Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом.

Привод ТШПМ-2,0 состоит из электродвигателя мощностью 3 КВт, числом оборотов 1000 и редуктора типа Ч125-63-52-У3. Поворотные колосники, расположенные на валу между щеками, служат для дожигания несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение. На задней стенке основания имеется люк.

Топка ТШПМ-2,0 устанавливается на шесть опор и закрепляется на четыре пластины, имеют расширение в продольном и поперечном направлениях. Подвод воздуха к топке односторонний с правой или левой стороны топки. Для регулирования воздуха применены воздушные клапана, установленные на щеке со стороны подвода воздуха. На противоположной щеке предусмотрены окна для удаления провала, которые закрыты люками с откидными дверцами.

Топка ТШПМ-2,0. Принцип работы

Топка ТШПМ-2,0 представляет собой неподвижную водоохлаждаемую решетку, по которой перемещается слой топлива при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25 % от величины сдвига в прямом направлении (в зависимости от расстояния до угольного ящика).

Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой.

Диапазон регулирования мощности топок ТШПм-2,0 обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топки ТШПм-2,0

Топка ТШПМ-2,0 поставляется следующим комплектом блок топочный ТШПМ-2,0 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, запорная арматура, концевые выключатели, рукав напорный с нитяной оплеткой, хомуты, вентилятор ВЦ 14-46 № 2,5 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-2,0.

Автоматика топки поставляется дополнительно и включает в себя щит управления ТШПМ с полуторным ходом, датчик реле давления ДНТ-1, терморегулятор ТУДЭ 4М, манометр электроконтактный ДМ2005 с трехходовым краном, термометр с оправой. Щит управления с полуторным ходом обеспечивает движение планки в двух режимах -  первый ход - вперед - назад, второй ход - эмпирический. Эмпирический ход настраивается оператором в зависимости от качества угля и режима горения и совершает движение по времени на 1/3, 2/3 и т.д.

Котельный завод "РОСЭНЕРГОПРОМ" изготавливает запасные части топок ТШПМ-2,0, а также водогрейные котлы устанавливаемые на топку ТШПМ-2,0.

Водогрейные котлы с топкой ТШПМ-2,0

Котельный завод "РОСЭНЕРГОПРОМ" производит водогрейные котлы мощностью 2,5 и 3,0 МВт, устанавливаемые на топку ТШПМ-2,0.

Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла.

Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. На топке котельного блока справа и лева устанавливаются топочные дверки для обслуживания слоя топлива. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

• водогрейный котел КВм-1,86 Мвт с топкой ТШПМ-2,0
• водогрейный котел КВм-2,0 МВт с топкой ТШПМ-2,0
