Циклон СИОТ

Промышленные циклоны СИОТ в Майкопе

Котельный завод г Майкоп производит циклоны СИОТ для улавливания пыли на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон СИОТ по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.

Назначение и сфера применения

Циклон СИОТ используется для средней и грубой очистки газов от пыли. Установки могут использоваться как агрегаты на подготовительном этапе очистки газов, так и в одиночном исполнении. Это зависит от условий очистки воздуха от пыли, ее свойств и содержания мелких частиц. Аппараты рекомендовано применять при начальной запыленности до 300 г/м³.

Во взрывоопасной среде пылеуловители использовать запрещается.

Сфера применения:

  • черная и цветная металлургия;
  • химическая и нефтяная промышленность;
  • машиностроение;
  • изготовление строительных материалов;
  • энергетика.

Циклон СИОТ конструкция

Циклон промыватель СИОТ М выполнен в виде цилиндрической и конической частей, раскручивателя и водоподающей системы. Днище агрегата выполнено конической винтовой поверхностью, вершина которой находится на его оси. Входной патрубок крепится к нижней и верхней кромкам днища, выполненный как переход с круглого на треугольное сечение. Снизу и сбоку входного треугольного сечения предусмотрен специальный уступ, являющийся для промывателя разделителем сухой и смоченной поверхностей агрегата. Для удаления шлама в нижней части днища расположен сливной патрубок. Затвором на сливном патрубке является плоская наклонная мигалка.

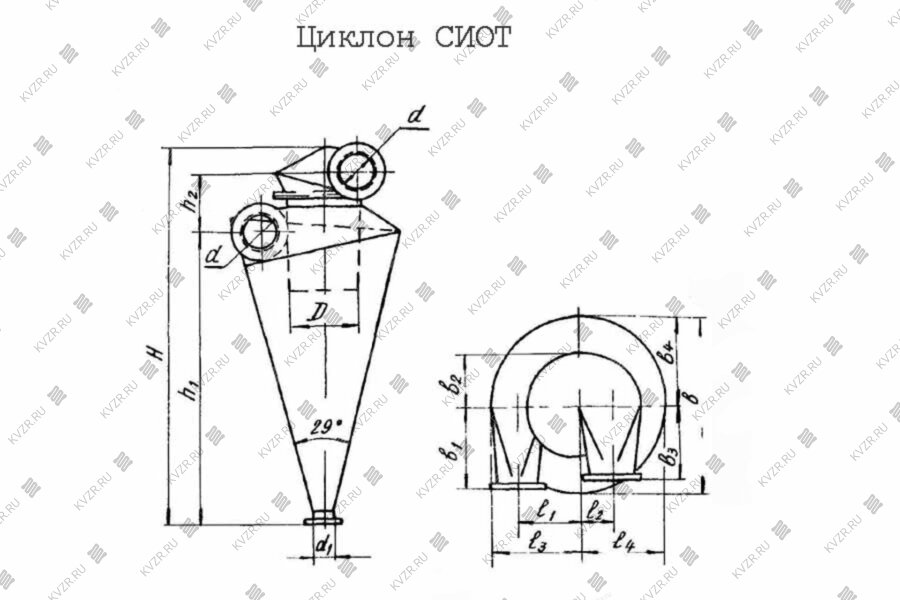

Циклон СИОТ технические характеристики (размеры в мм)

Типоразмер циклона СИОТdDd1h1h2Hb1b2b3b4bL1L2L3L4
11702906813602351720345230255355675264135368335
22454169819603352455495330370510970380195532483
3300510120240040729956104054506241184465240651591
4345586138276546034407004655207181363535275748680
5385655154307552538307805155808001520597310835758
6410698164328055540808325506158531620635330890808
7445756178355560544239005956709261758690355966877

Принцип работы аппарата

Запыленный газ попадает в корпус пылеуловителя закрученным. Центробежная сила отбрасывает частички пыли к стенке вдоль которой они движутся по спирали вниз в пылевой бункер. Газовый поток движется сверху вниз частично меняя направление попадая в осевую зону агрегата. Часть газового потока снизу поворачивает вверх, частицы пыли вследствие своей инерционности не успевают этого сделать и попадают в бункер.

Монтаж аппарата

  • циклон СИОТ устанавливается как на всасывающих, так и на нагнетающих трактах воздуховодов;
  • агрегат устанавливается только на всасывании при работе с абразивной пылью, при этом нижнюю часть аппарата бронируют корундцементом;
  • выход воздуха из агрегата должен осуществляться: при установке на всасывании - через раскручиватель с винтовой крышкой; при установке на всасывании - через шахту с колпаком;
  • при возрастании сопротивления аппарата и снижением степени очистки воздуха не допускается скопление пыли в нижней части установки. Для этого необходимо установить пылесборный бункер или присоединить пылеотводящий патрубок;
  • при разгрузке пыли из бункера, для избежания подсоса воздуха, устанавливают 2 клапана до и после бункера открывающихся поочередно;
  • при установке пылеуловителя необходимо обратить внимание на герметичность системы подводящих и отводящих воздуховодов.

Купить циклон СИОТ

Для того чтобы купить промышленный циклон СИОТ в Майкопе, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Автор: Антон Гор

Дата публикации: 18.05.2023
